（1）探傷方法選擇及特點(diǎn)

特點(diǎn)：

A、 大型鑄鋼件，表面粗糙，形狀復(fù)雜；

B、 精密鑄件、形狀復(fù)雜，體積小、表面光潔。

探傷方法選擇：

A、 大型鑄件，重量大、壁厚，要求檢出表面與近表面較大的缺陷，采用直流電磁化，干法檢驗(yàn)，支桿法，連續(xù)法。

B、 精密鑄鋼件，體積小，要求檢查微小缺陷，在固定式探傷儀兩個(gè)方向磁化，采用濕法。

C、 鑄鋼件，由于內(nèi)應(yīng)力的影響，易產(chǎn)生延遲裂紋，鑄造后48h探傷。

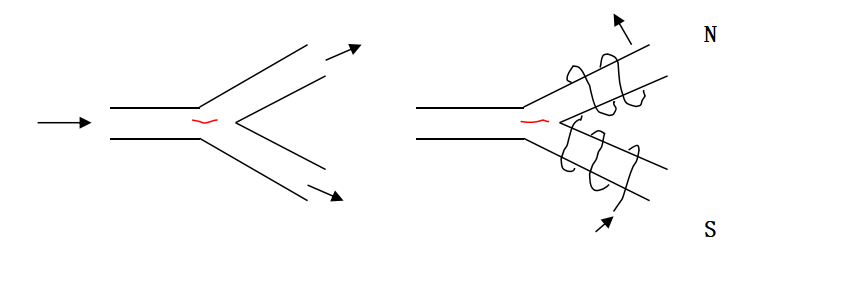

（2）高壓厚壁三通管MT

三通管缺陷易產(chǎn)生在分叉處

（1） 直接通電法

（2） 線(xiàn)圈法；在三通上繞電纜法磁化，產(chǎn)生的縱向磁場(chǎng)與缺陷垂直。關(guān)鍵注意電纜的繞法要正確。

⒏⒉3 在役與維修件MT

在役維修主要目的是檢查疲勞裂紋

（1）疲勞裂紋

A、疲勞裂紋可在內(nèi)部的氣孔和夾雜處開(kāi)始形成。

B、多數(shù)疲勞裂紋出現(xiàn)在表面上。

C、疲勞裂紋是從表面上的應(yīng)力集中處形成，多出現(xiàn)在交變應(yīng)力最大的方向。

（2）檢驗(yàn)特點(diǎn)：

A、了解受力狀態(tài)、應(yīng)力集中部位、易產(chǎn)生裂紋部位。

B、疲勞裂紋一般出現(xiàn)在應(yīng)力最大部位，只需局部探傷。

C、常用支桿法、磁扼法、線(xiàn)圈法。

（3）起重天車(chē)吊鉤MT

吊鉤是在重力拉伸負(fù)荷下工作，易產(chǎn)生橫向的疲勞裂紋。采用繞線(xiàn)圈濕式連續(xù)法檢驗(yàn)。

例如： Φ80*500 繞10匝

求 I=？

解： 連續(xù)法

I=35000/10[500/80+2]=424 A

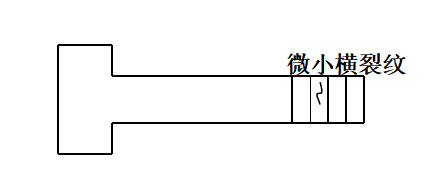

（4）螺栓磁粉探傷

A、 縱向缺陷——軸通電法；

B、 橫向缺陷（主要）——線(xiàn)圈法。

高強(qiáng)度螺栓優(yōu)化工藝方法：

采用濕法、線(xiàn)圈法、剩磁法、低濃度熒光磁懸液，且施加磁懸液時(shí)間要長(zhǎng)?！猰.shiqunfushi.cn 專(zhuān)用磁粉探傷機(jī)
